Produktų aprašymas.

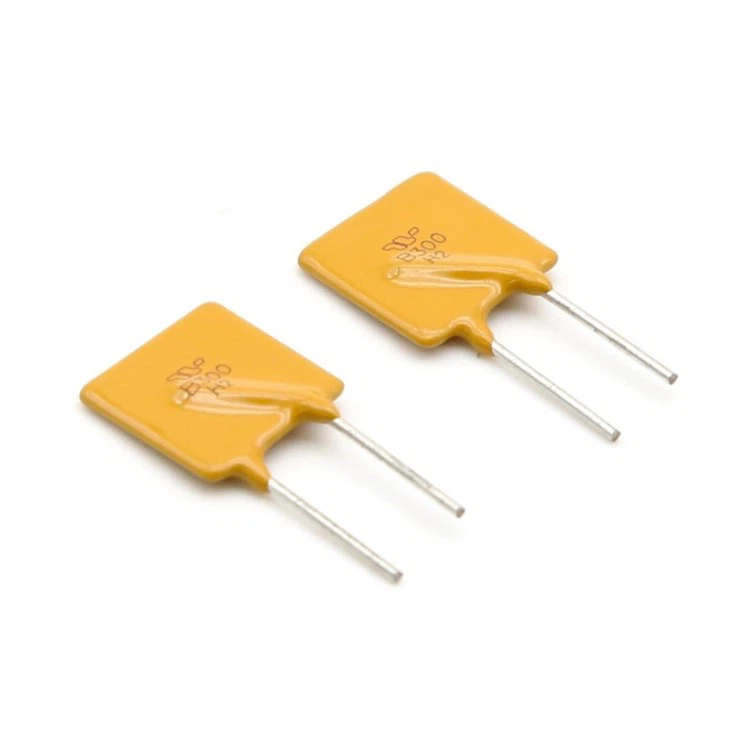

30 V PPTC (polimerinis teigiamas temperatūros koeficientas) atstatomas saugiklis yra grandinės apsaugos įtaiso tipas, skirtas apsaugoti nuo viršsrovių elektroninėse grandinėse, kurių vardinė įtampa yra iki 30 voltų. PPTC saugikliai taip pat dažnai žinomi kaip „PolySwitch“ įrenginiai arba iš naujo nustatomi saugikliai, nes jie gali iš naujo nustatyti, kai jie suveikia, reaguodami į viršsrovę.
PPTC saugiklių savybės
1. Nustatyti iš naujo:Vienas iš reikšmingų PPTC saugiklių privalumų yra tai, kad jį galima nustatyti iš naujo. Atsiradus viršsrovei, PPTC saugiklis įkais, todėl polimerinė medžiaga išsiplės ir smarkiai padidins atsparumą. Šis veiksmas riboja srovės srautą ir veiksmingai atidaro grandinę, apsaugodama ją nuo pažeidimų. Pašalinus gedimą, PPTC saugiklis atvės ir grįš į mažos varžos būseną, efektyviai atstatydamas save ir leisdamas grandinei vėl veikti.
2. Greitas reagavimo laikas:PPTC saugikliai greitai reaguoja į viršsrovių įvykius, užtikrindami patikimą apsaugą nuo pernelyg didelių srovių, galinčių sugadinti elektroninius komponentus.
3. Temperatūros priklausomybė:Atkuriama PPTC saugiklių charakteristika priklauso nuo temperatūros. Prietaisas suveiks esant tam tikram temperatūros slenksčiui, o aplinkos temperatūra gali turėti įtakos išjungimui ir išlaikyti esamą lygį.
4. Mažos formos faktorius:Atstatomi PPTC saugikliai yra įvairių dydžių pakuotėse, įskaitant montuojamus ant paviršiaus ir per skylutes, todėl juos galima naudoti įvairiuose elektroniniuose įrenginiuose ir grandinėse.
Produkto duomenys
| Daikto pavadinimas: | 30 V PPTC atstatomas saugiklis | Įvertinimas dabartinis: |
0.9A–10A |
| Vardinė įtampa: | 30V | Pertraukimo pajėgumas: | Žemas |
| Tipas: | Radialinis laidas | Naudojimas: | Elektrinis PTC, PPTC atstatomas saugiklis |
| Atkūrimo tipas: | Automatinis atstatymas | Taikymas: | Ryšių sistema |
| Spalva: | Geltona | Saugos standartai: | UL, ROHS |
Produktų detalės
|
P/N |
A | B | C | D | E | Fizinės savybės | |
| Maks. | Maks. | Tip. | Min. | Maks. | Stilius | Švinas φmm | |
| TRB090 | 7.4 | 12.2 | 5.1 | 7.6 | 3.1 | 3 | 0.50 |
| TRB110 | 10.7 | 16.7 | 5.1 | 7.6 | 3.1 | 1 | 0.50 |
| TRB120 | 10.7 | 16.7 | 5.1 | 7.6 | 3.1 | 1 | 0.50 |
| TRB135 | 10.7 | 16.7 | 5.1 | 7.6 | 3.1 | 1 | 0.50 |
| TRB160 | 11.0 | 16.8 | 5.1 | 7.6 | 3.1 | 1 | 0.60 |
| TRB185 | 11.5 | 17.9 | 5.1 | 7.6 | 3.1 | 1 | 0.60 |
| TRB250 | 13.0 | 18.3 | 5.1 | 7.6 | 3.1 | 2 | 0.60 |
| TRB300 | 13.0 | 18.3 | 5.1 | 7.6 | 3.1 | 2 | 0.81 |
| TRB400 | 16.4 | 24.8 | 5.1 | 7.6 | 3.1 | 2 | 0.81 |
| TRB500 | 21.3 | 26.4 | 10.2 | 7.6 | 3.1 | 2 | 0.81 |
| TRB600 | 20.8 | 29.8 | 10.2 | 7.6 | 3.1 | 2 | 0.81 |
| TRB700 | 20.8 | 29.8 | 10.2 | 7.6 | 3.1 | 2 | 0.81 |
| TRB800 | 24.2 | 32.9 | 10.2 | 7.6 | 3.1 | 2 | 0.81 |
| TRB900 | 24.2 | 32.9 | 10.2 | 7.6 | 3.1 | 2 | 0.81 |
Elektros charakteristika
| P/N | IH, (A) | IT, (A) | Vmax, (V) | lmax, (A) | (A) | (sek.) | Pd tipas, (W) | R min., | R max, | R1 maks. |
| TRB090 | 0.90 | 1.80 | 30 | 40 | 4.50 | 5.9 | 0.60 | 0.090 | 0.230 | 0.300 |
| TRB110 | 1.10 | 2.20 | 30 | 40 | 5.50 | 6.6 | 0.70 | 0.060 | 0.160 | 0.260 |
| TRB120 | 1.20 | 2.40 | 30 | 40 | 6.00 | 6.5 | 0.70 | 0.050 | 0.115 | 0.255 |
| TRB135 | 1.35 | 2.70 | 30 | 40 | 6.75 | 7.3 | 0.80 | 0.040 | 0.095 | 0.170 |
| TRB160 | 1.60 | 3.2 | 30 | 40 | 8.00 | 8.0 | 0.90 | 0.030 | 0.095 | 0.160 |
| TRB185 | 1.85 | 3.7 | 30 | 40 | 9.25 | 8.7 | 1.00 | 0.030 | 0.070 | 0.110 |
| TRB250 | 2.50 | 5.0 | 30 | 40 | 12.5 | 10.3 | 1.20 | 0.020 | 0.048 | 0.072 |
| TRB300 | 3.00 | 6.00 | 30 | 40 | 15.0 | 10.8 | 2.00 | 0.015 | 0.050 | 0.075 |
| TRB400 | 4.00 | 8.00 | 30 | 40 | 20.0 | 12.7 | 2.50 | 0.010 | 0.030 | 0.045 |
| TRB500 | 5.00 | 10.00 | 30 | 40 | 25.0 | 14.5 | 3.00 | 0.008 | 0.025 | 0.045 |
| TRB600 | 6.00 | 12.00 | 30 | 40 | 30.0 | 16.0 | 3.50 | 0.005 | 0.020 | 0.030 |
| TRB700 | 7.00 | 14.00 | 30 | 40 | 35.0 | 17.5 | 3.80 | 0.003 | 0.016 | 0.025 |
| TRB800 | 8.00 | 16.00 | 30 | 40 | 40.0 | 18.8 | 4.00 | 0.004 | 0.015 | 0.023 |
| TRB900 | 9.00 | 18.00 | 30 | 40 | 40.0 | 20.0 | 4.00 | 0.004 | 0.010 | 0.015 |
Kaip veikia atstatomas saugiklis?
Atstatomas saugiklis, taip pat žinomas kaip polimerinio teigiamo temperatūros koeficiento (PPTC) saugiklis arba daugialypis saugiklis, veikia remiantis teigiamo temperatūros pasipriešinimo koeficiento (PTC) koncepcija. Kai per PPTC saugiklį teka įprasta darbinė srovė, jis veikia kaip mažos varžos elementas, leidžiantis srovei praeiti su minimaliu įtampos kritimu.
Tačiau įvykus viršsrovei, pavyzdžiui, trumpam jungimui ar per didelės srovės traukimui, PPTC saugiklis greitai įkaista dėl padidėjusios galios išsklaidymo, kurį sukelia per jį einanti didesnė srovė. Kylant temperatūrai, PPTC saugiklio polimerinė medžiaga plečiasi, todėl žymiai padidėja jo atsparumas. Šis pasipriešinimo padidėjimas riboja srovės srautą, efektyviai veikdamas kaip savaime atsistatantis grandinės apsaugos įtaisas.
Pagrindinį iš naujo nustatomo saugiklio veikimo principą galima apibendrinti taip:
Normalus veikimas: Įprastomis darbo sąlygomis PPTC saugiklis leidžia srovei praeiti su minimalia varža ir elgiasi kaip įprastas mažos varžos laidininkas.
Viršsrovės įvykis: Jei įvyksta per didelės srovės įvykis, pvz., trumpasis jungimas arba per didelė srovė, srovė, einanti per PPTC saugiklį, žymiai padidėja.
Greitas šildymas: Didesnis srovės srautas sukuria šilumą PPTC saugiklio viduje dėl jo elektrinės varžos. Dėl to pakyla polimerinės medžiagos temperatūra saugiklio viduje.
Polimero išsiplėtimas: Kylant temperatūrai, PPTC saugiklio polimerinė medžiaga plečiasi. Šis išsiplėtimas sukelia fizinius medžiagos struktūros pokyčius.
Atsparumo padidėjimas: Dėl polimerinės medžiagos išsiplėtimo labai padidėja PPTC saugiklio varža. Šis padidėjęs pasipriešinimas riboja srovės tekėjimą per saugiklį.
Srovės ribojimas: Didesnė varža veiksmingai riboja srovę, praeinančią per PPTC saugiklį, apsaugodama grandinę ir jos komponentus nuo pažeidimų, kuriuos sukelia per didelės srovės įvykis.
Aušinimas ir atstatymas: Pašalinus viršsrovių įvykį arba srovei sugrįžus į normalų lygį, PPTC saugiklis pradeda atvėsti. Vėsdama polimerinė medžiaga susitraukia į pradinę būseną, sumažindama saugiklio varžą.
Grandinės atkūrimas: Kai varža grįžta iki žemo lygio, PPTC saugiklis grįžta į pradinę laidžią būseną, leidžiant srovei vėl tekėti per grandinę.
Aplikacija
1. Buitinė elektronika: PPTC saugikliai dažniausiai naudojami įvairiuose plataus vartojimo elektroniniuose įrenginiuose, tokiuose kaip išmanieji telefonai, planšetiniai kompiuteriai, nešiojamieji kompiuteriai, fotoaparatai ir žaidimų pultai. Šie saugikliai apsaugo jautrius elektroninius komponentus nuo pažeidimų dėl viršsrovių.
2. Maitinimo adapteriai ir įkrovikliai: Maitinimo šaltiniai, adapteriai ir įkrovikliai gali patirti viršsrovę, ypač trumpojo jungimo metu arba kai apkrova viršija įrenginio talpą. PPTC saugikliai apsaugo šiuos įrenginius nuo pažeidimų, kuriuos sukelia per didelės srovės.
3. Automobilių elektronika: Automobilių pramonėje PPTC saugikliai naudojami įvairioms elektroninėms sistemoms, tokioms kaip informacijos ir pramogų sistemos, elektra valdomi langai ir centrinio užrakto mechanizmai, apsaugoti nuo viršsrovių.
4. LED apšvietimas: PPTC saugikliai gali būti naudojami LED apšvietimo sistemose, siekiant apsaugoti LED tvarkyklę ir kitus komponentus nuo viršsrovių ir trumpojo jungimo sąlygų.
5. Telekomunikacijų įranga: Telekomunikacijų sistemose PPTC saugikliai naudojami jautriai įrangai apsaugoti ir išvengti žalos dėl galios viršįtampių ar viršsrovių.
Gamyklos informacija
Mūsų gamykla, Dongguan Senreach, užima 4,000 kvadratinių metrų plotą, o jos mėnesio gamybos pajėgumas yra 50 mln. vienetų. Mes specializuojamės projektuojant, kuriant, gaminant ir platinant pažangius sprendimus, skirtus apsisaugoti nuo per didelės srovės, per didelės temperatūros ir per didelės įtampos. Mūsų platus gaminių asortimentas yra plačiai pritaikytas įvairiose pramonės šakose, tokiose kaip plataus vartojimo elektronika, automobiliai, jūra, telekomunikacijos, maitinimo šaltiniai, elektriniai įrankiai, atsinaujinanti energija ir kt. Mūsų platus produktų asortimentas apima įvairius pasiūlymus, tokius kaip automobilių saugikliai, saugiklių laikikliai, srovės saugikliai, srovės saugiklių laikikliai, temperatūros saugikliai, SMD saugikliai, iš naujo nustatomi saugikliai, grandinės pertraukikliai, šiluminiai jungikliai ir kt.
Siekdami atitikti tarptautinius standartus, mūsų gaminiams suteikiami sertifikatai, tokie kaip UL, UR, CSA, BSI, CUL, VDE, TUV, PSE, CE, CCC ir ROHS, užtikrinantys griežtų kokybės ir saugos reikalavimų laikymąsi.
Mūsų įsipareigojimas siekti meistriškumo ir klientų pasitenkinimo išskiria mus. Suprantame šių elektrinių komponentų svarbų vaidmenį užtikrinant saugų ir efektyvų įvairių sistemų ir įrangos veikimą. Štai kodėl laikomės griežtų kokybės standartų ir naudojame pažangius gamybos procesus, kad pagamintume išskirtinio patikimumo ir ilgaamžiškumo gaminius.
Pasirinkę Dongguan Senreach, įgyjate patikimą partnerį, turintį įrodytą patirtį ir nepajudinamą įsipareigojimą patenkinti klientus. Esame pasirengę bendradarbiauti su jumis, suprasti jūsų unikalius poreikius ir pasiūlyti pritaikytus sprendimus, atitinkančius tikslias jūsų specifikacijas. Patirkite skirtumą bendradarbiaudami su Dongguan Senreach – patikimu saugiklių, saugiklių laikiklių, grandinės pertraukiklių ir termostatų šaltiniu, turinčiu daugiau nei 20 metų pramonės patirtį.
Seminaras
Seminaras
Seminaras
Seminaras
Seminaras
Seminaras
Seminaras
Seminaras
Mūsų pranašumas
Kainos pranašumas
Mūsų gamykla savo klientams siūlo didelį kainos pranašumą. Dėl efektyvių gamybos procesų, masto ekonomijos ir strateginio tiekimo galime išlaikyti konkurencingas savo sąnaudas. Siekiame tiekti aukštos kokybės produktus už prieinamą kainą, užtikrindami, kad mūsų klientai gautų puikią vertę už savo investicijas.
Garantuota kokybė
Viso gamybos proceso metu laikomės griežtų kokybės kontrolės priemonių, siekdami užtikrinti, kad mūsų gaminiai atitiktų aukščiausius standartus. Mūsų atsidavusi kokybės užtikrinimo komanda atlieka išsamius patikrinimus ir bandymus įvairiais etapais – nuo žaliavų iki gatavų gaminių.
Didmeninė prekyba akcijomis
Mes specializuojamės didmeninėje prekyboje, siūlydami savo produktus tiesiogiai mažmenininkams, platintojams ir kitiems verslo klientams. Atsisakydami tarpininkų ir nereikalingų antkainių, savo klientams teikiame konkurencingas didmenines kainas. Didmeninės prekybos modelis leidžia užmegzti ilgalaikes partnerystes ir tiekti produkciją dideliais kiekiais, tenkinant įvairius klientų poreikius.
Vieno langelio paslauga
Nuo gaminio projektavimo ir kūrimo iki gamybos, pakavimo ir pristatymo – mes tvarkome visus gamybos proceso aspektus. Mūsų patyrusi profesionalų komanda padeda klientams kiekviename etape, užtikrindama sklandų bendravimą, efektyvų bendradarbiavimą ir savalaikį pristatymą.
Paroda
Esame įsitikinę savo 30 V PPTC iš naujo nustatomo saugiklio dizainu ir kokybe. Jei nesate tikri, ar mūsų dalys tinkamai tinka jūsų prietaisui, susisiekite su mumis arba užduokite klausimą.
